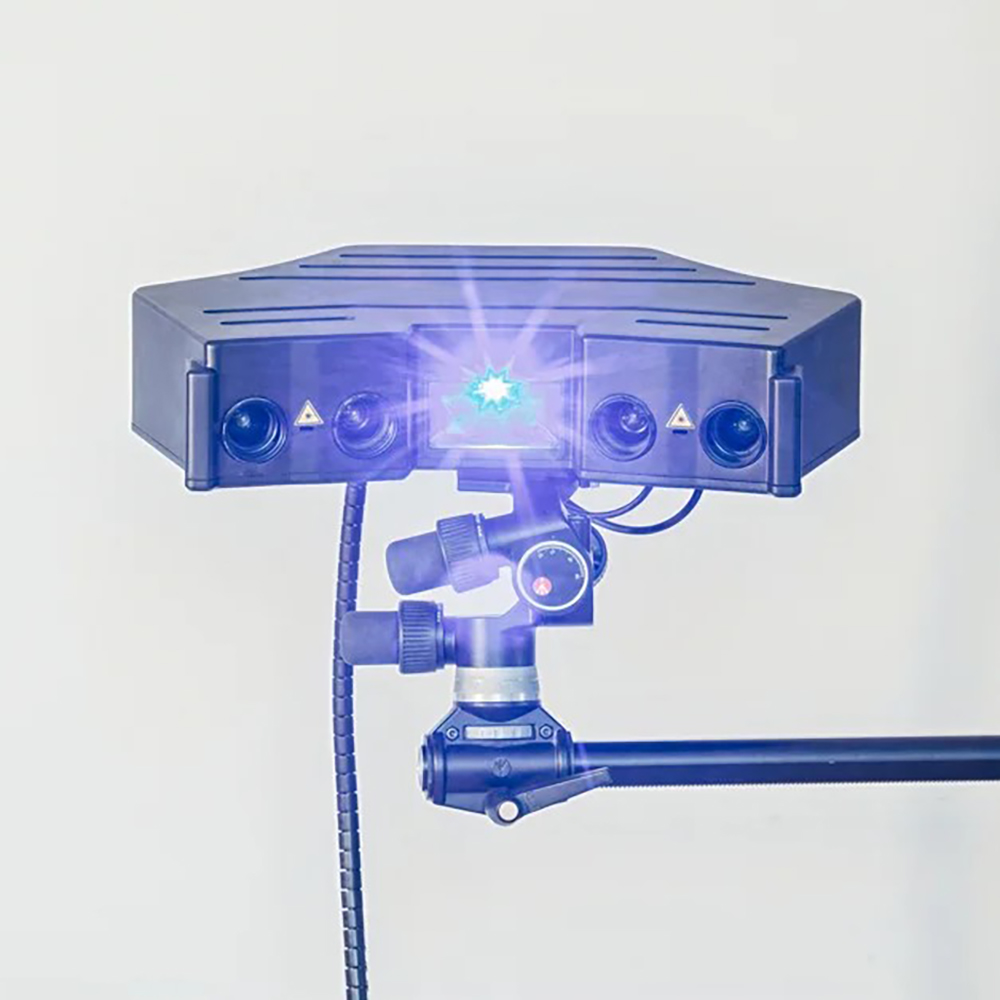

Оптический 3D-сканер ОптиСкан I

Универсальный оптический 3D-сканер ОптиСкан I с двойным диапазоном сканирования способен одновременно измерять мелкие детали с высокой точностью и быстро захватывать геометрию крупных объектов. Внутренний диапазон устройства позволяет эффективно сканировать объекты диаметром от 120 до 450 мм. Во внешнем диапазоне рекомендуемый размер сканируемых объектов составляет от 250 до 1000 мм. Возможность объединения облаков точек из обоих диапазонов значительно расширяет область применения сканера. ОптиСкан I чрезвычайно универсален и может быть легко интегрирован в производственные линии с роботами и коботами. Имеет высокую точность и скорость сканирования на обоих телескопах и позволяет достичь высокой плотности облака точек.

Работающий на основе технологии синих светодиодов оптический 3D-сканер ОптиСкан I подходит для решения самых разных задач: от проектирования продукции до контроля качества на производственной линии и обратного проектирования. Подходит для реконструкции повреждённых деталей и компонентов, измерения труднодоступных объектов, бесконтактного контроля качества изделий из стекла, резины и пластика.

Благодаря двум встроенным диапазонам сканирования оптический 3D-сканер ОптиСкан I может эффективно заменить два отдельных устройства с разными диапазонами, являясь тем самым экономически выгодным решением для широкого спектра производственных задач. Непревзойденная гибкость в сочетании с эффективностью и точностью позиционирует оптический 3D-сканер ОптиСкан I как идеальный метрологический инструмент для предприятий, которым необходимы точные и универсальные решения для сканирования.


Особенности и преимущества

• Сочетает в себе скорость с точностью, обеспечивая быстрые, но точные измерения и способствуя более эффективному рабочему процессу.
• Имеет два различных диапазона сканирования, позволяющих измерять как мелкие детали с очень высокой точностью, так и геометрию крупных объектов.
• Внутренний диапазон устройства позволяет эффективно сканировать объекты размером от 120 до 450 мм, а во внешнем диапазоне рекомендуемый размер сканируемых объектов составляет от 250 до 1000 мм.
• Возможность переключаться между диапазонами сканирования без ручного вмешательства или повторной калибровки.
• Четыре камеры (две камеры по 12 мегапикселей для внутреннего диапазона и две камеры по 9 мегапикселей для внешнего) обеспечивают превосходную точность измерений и высококачественное сканирование.
• Плотность точек сканирования для внутреннего диапазона составляет 351 точек на мм², для внешнего – 88 точек на мм², а максимальная точность достигает 8 мкм.
• Площадь сканирования для внутреннего диапазона составляет 220×160×90 мм, а для внешнего – 450×225×180 мм.
• Полная повторяемость процесса сканирования без необходимости вмешательства пользователя.
• Возможность объединения сканов с двух разных областей позволяет значительно ускорить работу, в случае, когда только определённые части измеряемых объектов требуют сканирования с высоким разрешением.
• Оснащён источником света на основе синего светодиода в технологии DLP, что позволяет получать изображение с разрешением до 1080 пикселей.
• Благодаря мощному светодиоду оптический может сканировать тёмные объекты за короткое время: минимальное время сканирования составляет 1,2 секунды.
• Мощный синий светодиодный свет позволяет эффективно фильтровать окружающий шум и достаточно освещать сканируемые объекты.
• Лёгкий, универсальный сканер с компактной конструкцией.
• Корпус сканера отлит методом вакуумного литья, что делает его легче и позволяет интегрировать его с большим количеством робототехнических систем для целей автоматизации.
• Разработан для промышленной среды, можно легко адаптировать сканер к различным условиям применения.
• Для подключения к компьютеру необходим только кабель USB 3.1.
• Простое в освоении и функциональное программное обеспечение, благодаря которому пользователи любого уровня подготовки смогут осуществлять профессиональное 3D-сканирование.

Комплектация

Стандартная комплектация:

• Оптический 3D-сканер ОптиСкан I
• Калибровочная пластина
• Соединительный кабель
• Блок питания постоянного тока
• Комплект специальных меток
• Набор специальных маркеров
• Штатив
• Поворотный стол
• USB накопитель с программным обеспечением
• USB-донгл
• Кейс для транспортировки
• Техническая документация (руководство по эксплуатации, паспорт).

Дополнительная комплектация (по запросу)

Дополнительная информация

• ООО «СТМ Инжиниринг» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода.
• Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.
• Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «СТМ Инжиниринг».
