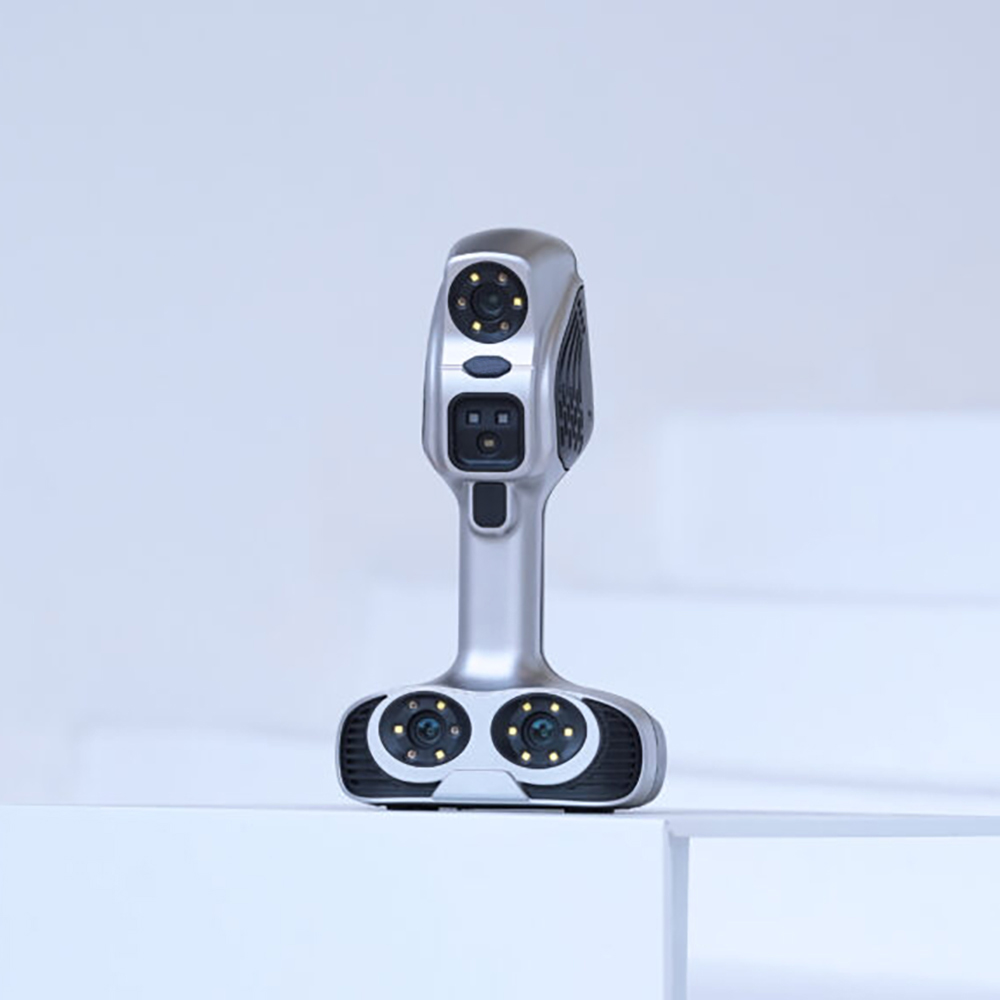

Оптический 3D-сканер ЭлетСкан M3
0
По запросу
Гарантия 12 мес.
Характеристики
Диапазон измерений
:
от 50 до 4000 мм
Программное обеспечение
:
ScanViewer
Описание
Оптический 3D-сканер ЭлетСкан M3 с двумя источниками света обеспечивает безопасное комфортное сканирование и эффективный сбор трёхмерных данных для разных целей, включая сканирование людей и предметов.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Оптический 3D-сканер ЭлетСкан M3 с двумя источниками света обеспечивает безопасное комфортное сканирование и эффективный сбор трёхмерных данных для разных целей, включая сканирование людей и предметов. Сканер сочетает в себе универсальность, высокую точность и скорость сканирования, идеально подходит для 3D-сканирования объектов разного размера и материалов, а инфракрасные лазеры 3D-сканера соответствуют стандартам безопасности и невидимы для человеческого глаза.
3D-сканер ЭлетСкан M3 имеет два источника света: инфракрасные параллельные лазеры и инфракрасный структурированный свет VCSEL. Инфракрасные параллельные лазеры обеспечивают высокую точность и скорость сканирования для средних и крупных объектов из различных материалов, включая тёмные и отражающие поверхности. Инфракрасный структурированный свет VCSEL идеально подходит для сканирования людей и небольших объектов с высокой детализацией.
Благодаря передовой технологии сканирования, ЭлетСкан M3 способен считывать детали и текстуры с удивительной детализацией. Это делает его идеальным выбором для создания точных цифровых копий объектов с минимальными потерями деталей. ЭлетСкан М3 может применяться для создания 3D-моделей для печати, реверс-инжиниринге, проверке геометрических параметров изделий, медицине и здравоохранении, создании 3D-моделей для VR-приложений, искусстве и дизайне. Компактный дизайн и небольшой вес делают его удобным для использования в различных местах.
Особенности и преимущества
Комплектация
Стандартная комплектация:
Дополнительная информация
3D-сканер ЭлетСкан M3 имеет два источника света: инфракрасные параллельные лазеры и инфракрасный структурированный свет VCSEL. Инфракрасные параллельные лазеры обеспечивают высокую точность и скорость сканирования для средних и крупных объектов из различных материалов, включая тёмные и отражающие поверхности. Инфракрасный структурированный свет VCSEL идеально подходит для сканирования людей и небольших объектов с высокой детализацией.
Благодаря передовой технологии сканирования, ЭлетСкан M3 способен считывать детали и текстуры с удивительной детализацией. Это делает его идеальным выбором для создания точных цифровых копий объектов с минимальными потерями деталей. ЭлетСкан М3 может применяться для создания 3D-моделей для печати, реверс-инжиниринге, проверке геометрических параметров изделий, медицине и здравоохранении, создании 3D-моделей для VR-приложений, искусстве и дизайне. Компактный дизайн и небольшой вес делают его удобным для использования в различных местах.
Особенности и преимущества
- Обеспечивает высокую скорость сканирования, что позволяет сократить время процесса и увеличить производительность работы.
- Благодаря использованию передовых технологий и инновационных методов сканирования способен обрабатывать большие объемы данных с высокой точностью и эффективностью.
- Имеет два источника света: инфракрасные параллельные лазеры и инфракрасный структурированный свет VCSEL.
- Скорость сканирования инфракрасными параллельными лазерными линиями составляет до 60 кадров в секунду, а при использовании инфракрасного структурированного света VCSEL – 15 кадров в секунду.
- Большая область сканирования до 580×550 мм при сканировании инфракрасными параллельными лазерными линиями и 400×240 мм – при использовании инфракрасного структурированного света VCSEL.
- Способен реконструировать геометрические структуры с высоким разрешением и захватывать мелкие детали краёв, легко справляясь с задачами сканирования объектов размером более 5 см.
- Объекты с неповторяющимися и разнообразными геометрическими элементами можно сканировать непосредственно с помощью геометрии и выравнивания элементов (без использования маркеров).
- Для объектов с неправильными геометрическими или особенными текстурными характеристиками можно использовать гибридный режим выравнивания (выравнивание маркеров и объектов).
- Оптимизирован для сканирования объектов с высоким цветовым контрастом благодаря уникальному алгоритму декодирования структурированного света.
- Благодаря высокой адаптивности к материалам способен сканировать детали и объекты с чёрными и отражающими поверхностями.
- Подходит для сканирования человека: программное обеспечение сканера успешно справляется с обработкой изображений глаз и волос, традиционно представляющей серьёзную проблему.
- Функция алгоритмической оптимизации сканирования тела человека автоматически устраняет смещения, вызванные небольшим движением сканируемого человека.
- Инфракрасные лазеры, используемые в 3D-сканере, соответствуют стандартам безопасности и невидимы для человеческого глаза.
- Оснащён удобным пользовательским интерфейсом, который обеспечивает лёгкость в использовании для новичков и профессионалов, а интуитивные контроли и функции позволяют быстро освоиться и начать сканирование без длительного обучения.
- Компактный дизайн, небольшой вес и мобильность делают его удобным для использования в различных местах.
Комплектация
Стандартная комплектация:

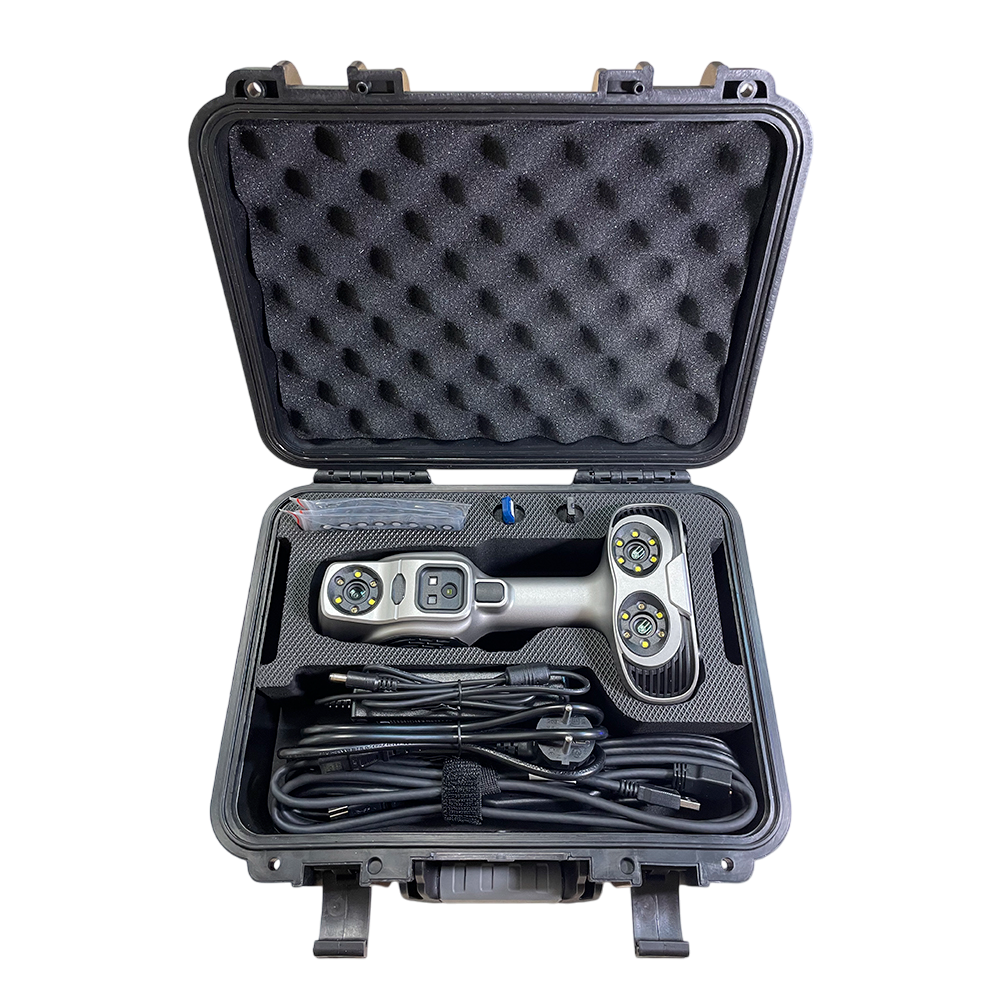

- Оптический 3D-сканер ЭлетСкан М3
- Калибровочная пластина
- Кабель для передачи данных
- Блок питания
- Комплект специальных меток
- USB-диск с программным обеспечением FreeScan UE
- USB-донгл
- Транспортировочный кейс
- Техническая документация (руководство по эксплуатации и др.).
Дополнительная информация
- ООО «СТМ Инжиниринг» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода.
- Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.
- Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «СТМ Инжиниринг».
Диапазон измерений
от 50 до 4000 мм
Программное обеспечение
ScanViewer
Масса, кг
0,86
Габариты (Д×Ш×В), мм
140×94×258
Страна производства
Россия
Метрологические и технические характеристики
| Характеристика | Значение |
| ЭлетСкан М3 | |
| Источник света | инфракрасный структурированный свет VCSEL |
| Инфракрасный диапазон спектра, количество параллельных линий | 7 |
|
Скорость сканирования, кадров в секунду: 7 параллельных лазерных линий инфракрасный структурированный свет VCSEL |
до 60 до 15 |
| Диапазон измерений геометрических размеров объектов в инфракрасном режиме, мм | 50 - 4000 |
| Диапазон измерений геометрических размеров объектов в режиме VCSEL, мм | 300 - 4000 |
| Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов, мм | ±(0,10+0,20∙L1)) |
| Возможность цветного сканирования | есть |
| Количество камер, ед. | 3 |
| Разрешение камер, Мп | 1,3 |
|
Режим выравнивания: 7 параллельных лазерных линий инфракрасный структурированный свет VCSEL |
по маркерам по маркерам, по особенностям геометрии, по текстуре, смешанное |
|
Область сканирования, мм: 7 параллельных лазерных линий инфракрасный структурированный свет VCSEL |
до 400×240 до 580×550 |
| Эффективный рабочий диапазон, мм: | 280 - 1000 |
| Наилучшее расстояние до объекта (диапазон), мм | 300 - 650 |
| Наилучшее расстояние до объекта, мм | 400 |
|
Рекомендуемый размер объекта сканирования, м: 7 параллельных лазерных линий инфракрасный структурированный свет VCSEL |
0,05 - 4,0 0,3 - 4,0 |
|
Расстояние между точками, мм: 7 параллельных лазерных линий инфракрасный структурированный свет VCSEL |
0,1 - 3,0 0,2 - 3,0 |
| Габаритные размеры (Д×Ш×В), мм, не более | 140×94×258 |
| Масса, г, не более | 860 |
| Напряжение питания от источника постоянного тока, В | 24 |
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха, % |
-10~+40 не более 90 |
| Лазерный класс | класс I (безопасный для глаз) |
| Режим интерфейса | USB 3.0 |
| Выходные форматы | obj, stl, asc, ply, mk2, epj, apj, spj, sk, txt |
| Возможность 3D-печати | есть |
| 1) L – длина объекта в метрах | |
