Лазерный 3D-сканер AlphaVista

Ручной портативный лазерный 3D-сканер AlphaVista представляет собой промышленное решение метрологического класса для быстрого получения точных цифровых трёхмерных моделей крупногабаритных и сложнопрофильных объектов. Сканер использует технологию синего лазерного сканирования и современные алгоритмы интеллектуальной обработки пространственных данных, обеспечивающие стабильное распознавание геометрии изделий со сложными криволинейными поверхностями, выраженными перепадами высот и значительными габаритными размерами. Измерительная система построена на базе 50 перекрёстных синих лазерных линий, что позволяет выполнять высокоскоростной захват больших участков поверхности при сохранении высокой плотности измерений. Максимальная скорость сканирования достигает 7 100 000 измерений в секунду, а точность измерений составляет до 0,073 мм. Сканер обеспечивает высокую стабильность результатов и может использоваться для решения задач контроля качества, обратного проектирования и создания цифровых двойников изделий.

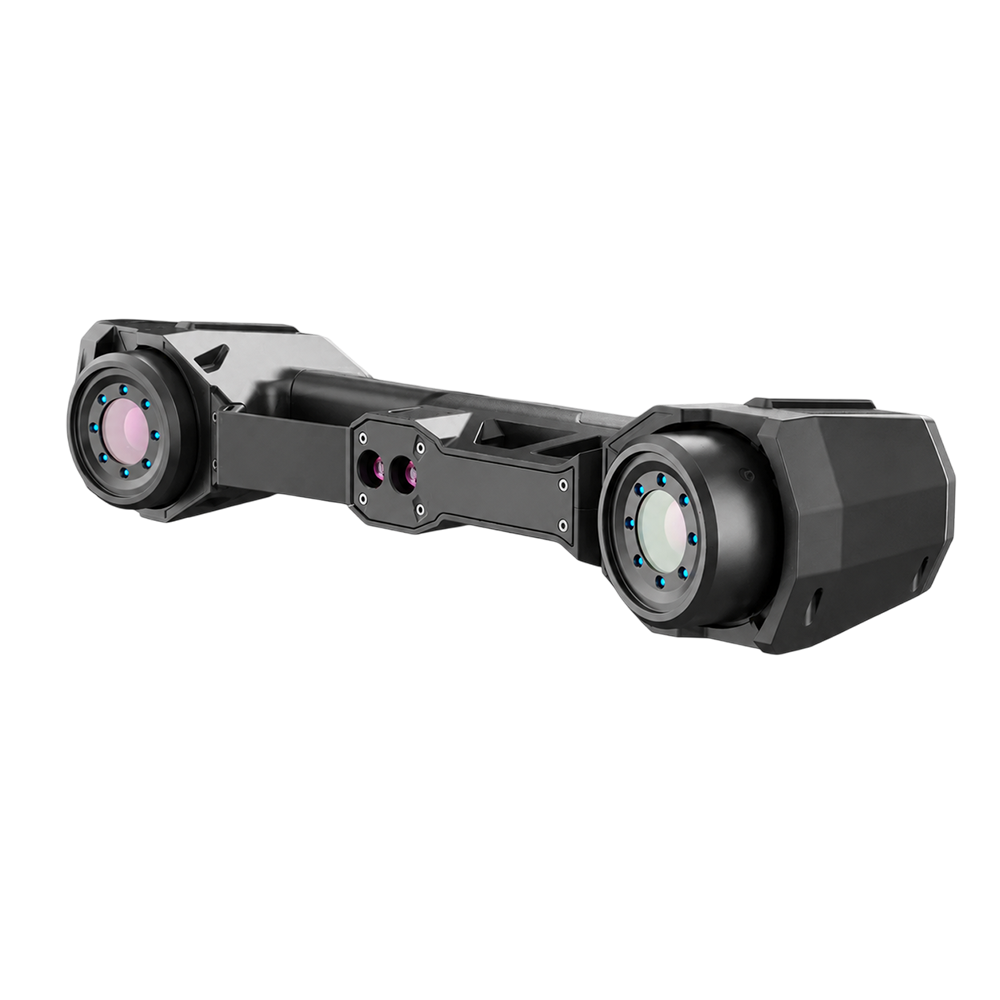

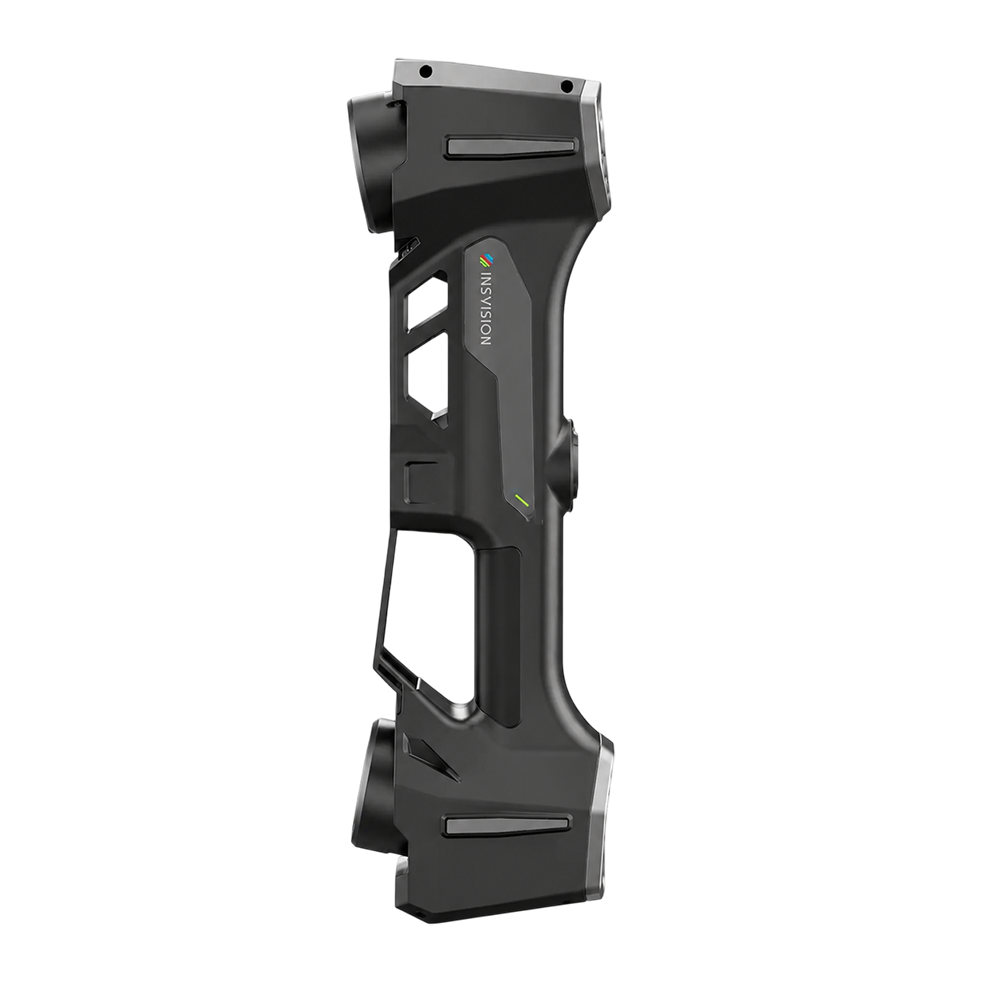

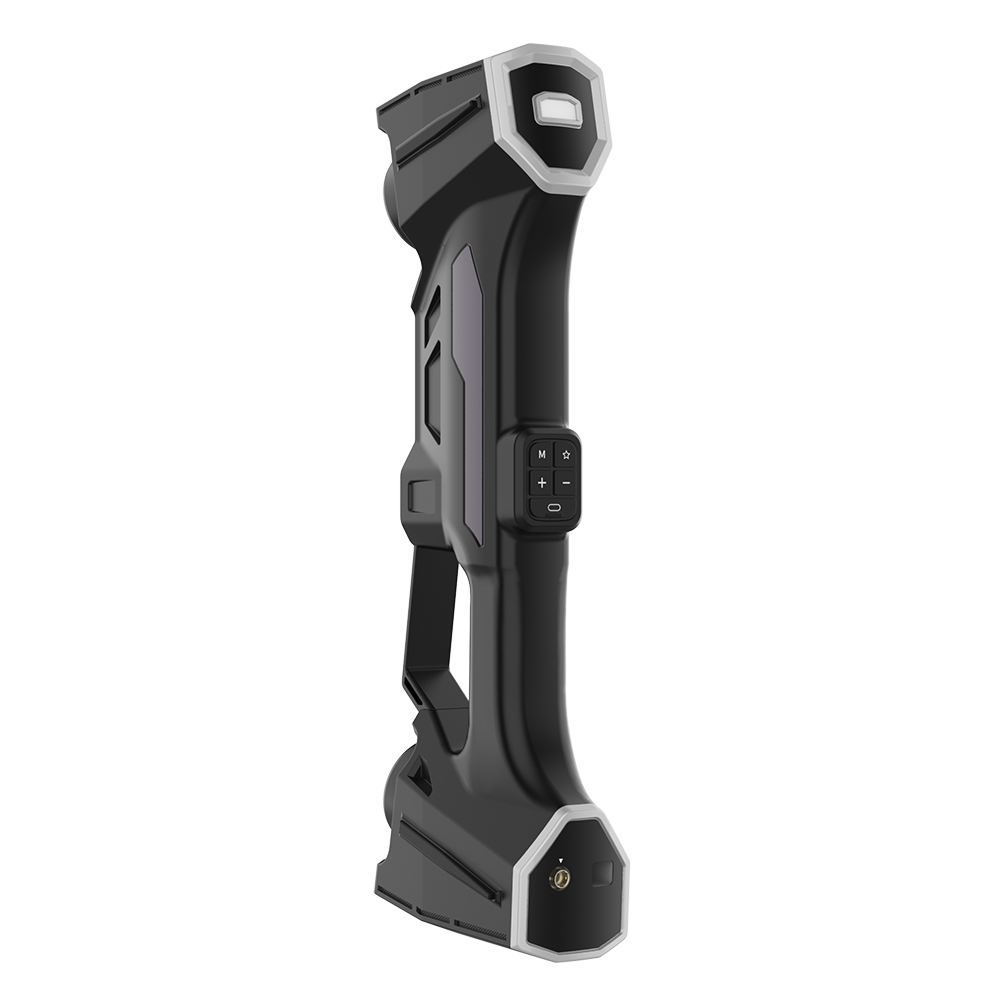

Конструктивно лазерный 3D-сканер AlphaVista выполнен в прочном эргономичном корпусе, предназначенном для эксплуатации в условиях промышленного производства и измерительных лабораторий. В состав устройства входят блок синих лазерных излучателей, высокочувствительные камеры регистрации отражённого излучения, оптическая система формирования измерительного поля и встроенные средства предварительной обработки данных. Передняя часть корпуса содержит измерительный модуль, обеспечивающий формирование плотного облака точек и высокую детализацию регистрируемой поверхности. Органы управления, расположенные на корпусе прибора, позволяют оператору запускать и останавливать процесс сканирования, переключать режимы работы и выполнять основные операции непосредственно в процессе измерений. Световая индикация обеспечивает визуальный контроль текущего состояния сканера и корректности его позиционирования относительно объекта. В нижней части корпуса размещены интерфейсные разъёмы для подключения сканера к персональному компьютеру и передачи измерительных данных. Обмен данными осуществляется через соединительный кабель, но при необходимости система может быть дополнена средствами беспроводной связи и автономной эксплуатации.

Лазерный 3D-сканер AlphaVista предназначен для решения широкого круга задач промышленной метрологии, контроля геометрических параметров, обратного проектирования и цифровизации изделий. Сканер применяется в машиностроении, автомобилестроении, авиационно-космической промышленности, энергетике, судостроении, производстве оснастки и пресс-форм, а также в научно-исследовательской деятельности. Благодаря широкому полю сканирования, высокой производительности и возможности измерения крупногабаритных объектов непосредственно на месте эксплуатации AlphaVista позволяет существенно сократить время проведения измерений и повысить эффективность производственных процессов.

Особенности и преимущества

• Точность сканирования до 0,073 мм обеспечивает получение детализированных трёхмерных моделей объектов различной геометрии.
• Поддерживает работу с объектами различной формы, размеров и материалов.
• Технология синих лазерных линий повышает стабильность измерений и снижает влияние внешнего освещения.
• Скорость сканирования в 7 100 000 измерений в секунду позволяет оперативно выполнять измерения крупных объектов.
• Широкая область сканирования до 2200×2200 мм.
• Объёмная точность сканера составляет 0,1 мм + 0,015 мм/м.
• Минимальное рабочее расстояние составляет от 400 до 900 мм, а максимальное – от 1800 до 2500 мм.

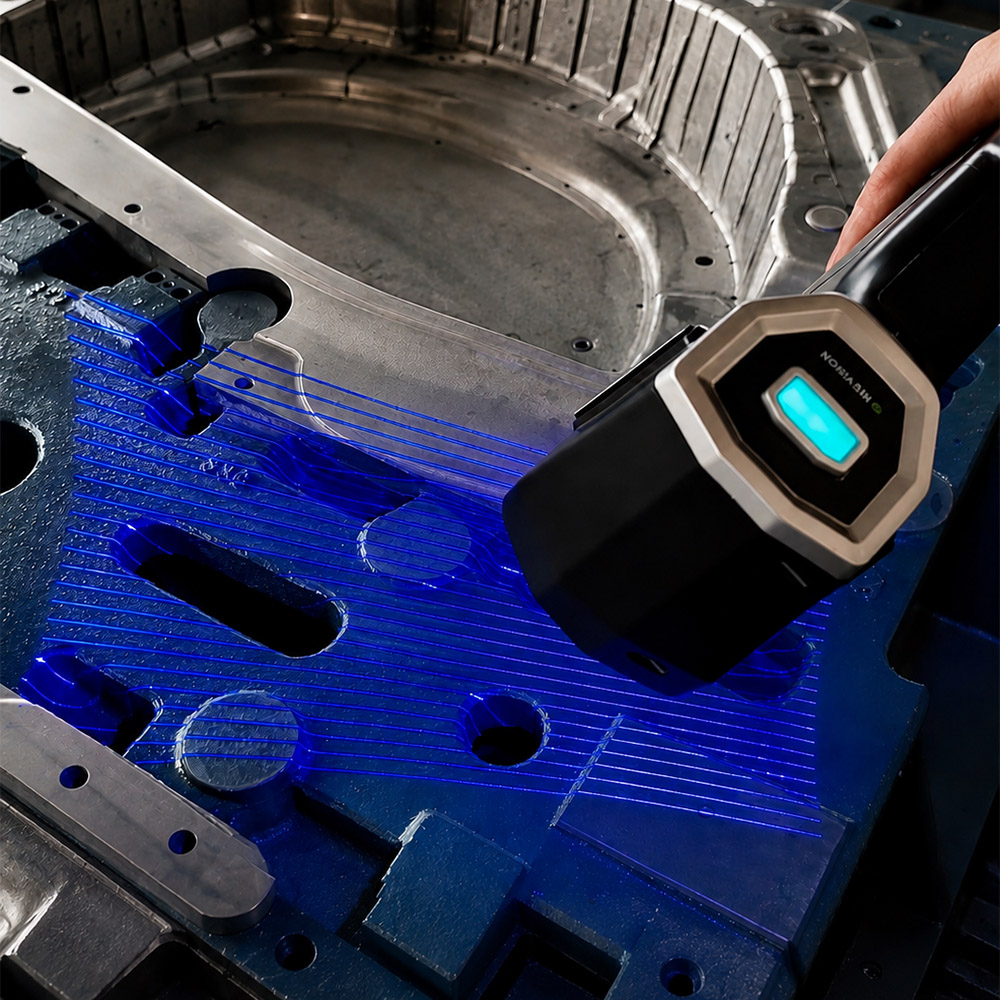

• Измерительная система построена на базе 50 перекрёстных синих лазерных линий, что позволяет выполнять высокоскоростной захват больших участков поверхности при сохранении высокой плотности измерений.
• Дополнительно может комплектоваться wi-fi боксом для беспроводной работы.
• Интеллектуальные алгоритмы ИИ-обработки данных повышают качество построения трёхмерной модели.
• Возможность интеграции с CAD-системами упрощает выполнение задач обратного проектирования и контроля качества.
• Интерфейс USB 3.0 обеспечивает высокоскоростную передачу данных на персональный компьютер.
• Поддержка форматов stl, ply, txt, asc, igs, umk, obj и др.
• Возможность формирования цветовых карт отклонений облегчает проведение сравнительного анализа изделий.
• Программное обеспечение поддерживает автоматизированную обработку и экспорт результатов измерений.
• Портативная конструкция обеспечивает удобство эксплуатации прибора в производственных условиях, а эргономичная форма корпуса снижает утомляемость оператора при длительной работе.

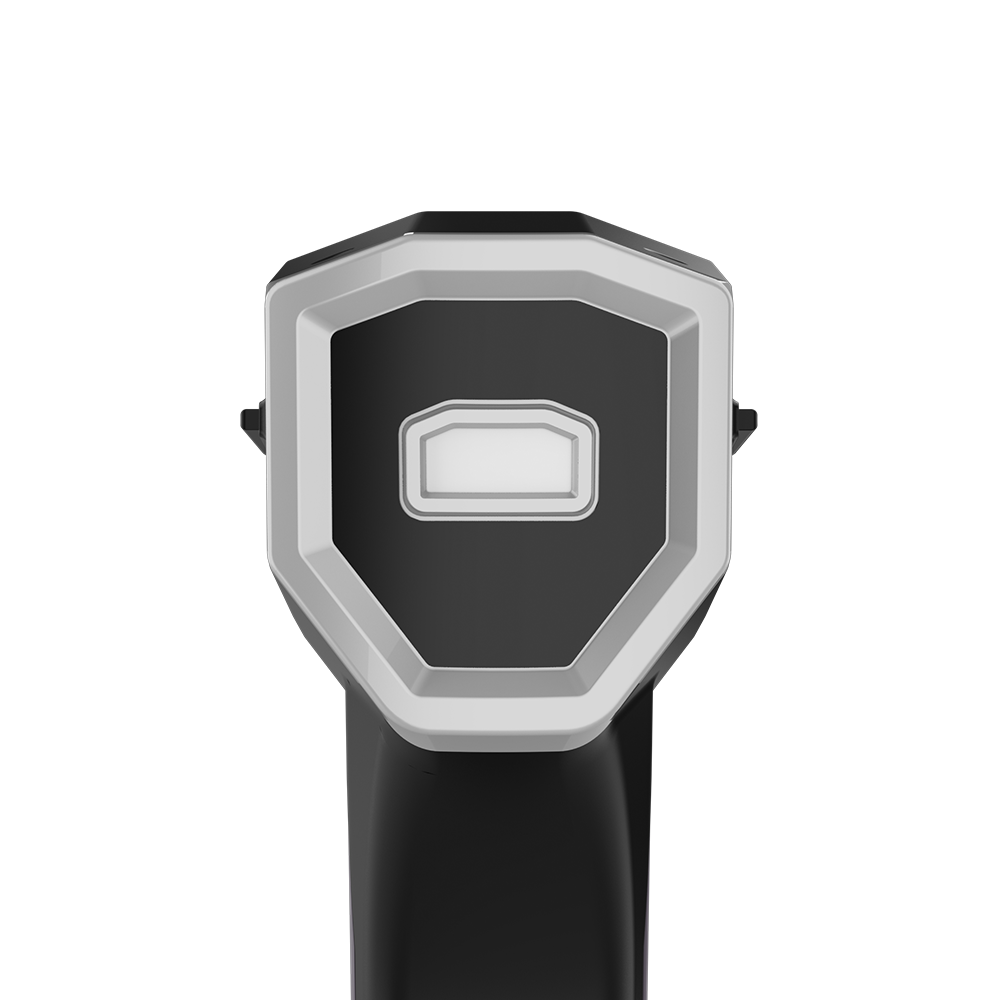

• Компактные размеры и небольшой вес обеспечивают удобство транспортировки и мобильного применения.
• Безопасный лазер II класса позволяет использовать прибор без специальных средств защиты зрения при соблюдении правил эксплуатации.

Комплектация

Стандартная комплектация:

• Лазерный 3D-сканер AlphaVista
• Калибровочная пластина
• Кабель для передачи данных
• USB 3.0 хаб
• Комплект светоотражающих маркеров 3 мм
• Комплект светоотражающих маркеров 6 мм
• USB-диск с программным обеспечением
• USB-донгл
• Блок питания
• Транспортировочный кейс
• Техническая документация (руководство по эксплуатации и др.).

Дополнительная комплектация (по запросу):

• wi-fi бокс (wi-fi модуль, зарядный блок, сетевой маршрутизатор, USB type-C, зарядная станция для АКБ, сетевой кабель, штатив, регулирующий ремень, транспортировочный кейс)
• Комплект светоотражающих маркеров
• Высокопроизводительный ноутбук.

Дополнительная информация

• Компания ООО «СТМ Инжиниринг» является официальным представителем Hangzhou Insvision Technology Co., Ltd. (INSVISION) на территории Республики Беларусь.
• ООО «СТМ Инжиниринг» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода.
• Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.
• Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «СТМ Инжиниринг».
